آنچه درباره سنسور مپ (MAP) باید بدانیم

سنسور مپ (MAP) که مخفف عبارت Manifold Absolute Pressure به معنی سنسور فشار مطلق منیفولد است، یک جزء الکترونیکی حیاتی در سیستم مدیریت موتور خودروهای مدرن است. این سنسور وظیفه اندازه‌گیری فشار هوای داخل منیفولد ورودی را بر عهده دارد. فشار منیفولد ورودی با بار موتور نسبت مستقیم دارد. با اندازه‌گیری این فشار، ECU (کامپیوتر خودرو) می‌تواند میزان هوای ورودی به موتور را تخمین زده و بر اساس آن، مقدار سوخت تزریقی و زمان‌بندی جرقه را به دقت تنظیم کند تا بهترین عملکرد، راندمان سوخت و کمترین آلایندگی حاصل شود.

اهمیت

سنسور MAP به دلایل متعدد برای عملکرد، کارایی و سلامت موتور اهمیت بالایی دارد:

• تنظیم ترکیب سوخت و هوا: مهم‌ترین وظیفه آن، فراهم کردن اطلاعات لازم برای ECU جهت تنظیم نسبت صحیح سوخت و هوا (Air-Fuel Ratio). بدون این اطلاعات، موتور نمی‌تواند به طور بهینه کار کند و ممکن است دچار احتراق ناقص یا مصرف سوخت بالا شود.

• کنترل زمان‌بندی جرقه: فشار منیفولد به طور مستقیم بر روی زمان‌بندی بهینه جرقه تأثیر می‌گذارد. سنسور MAP به ECU کمک می‌کند تا بهترین زمان جرقه‌زنی را برای احتراق کامل و تولید حداکثر قدرت تعیین کند.

• افزایش راندمان سوخت: با تنظیم دقیق مقدار سوخت و زمان‌بندی جرقه، سنسور MAP به کاهش مصرف سوخت کمک می‌کند.

• کاهش آلایندگی: احتراق کامل‌تر ناشی از تنظیم دقیق سوخت و هوا، باعث کاهش تولید آلاینده‌های مضر می‌شود.

• عملکرد موتور در ارتفاعات مختلف: با افزایش ارتفاع، فشار جو کاهش می‌یابد. سنسور MAP با اندازه‌گیری فشار مطلق، می‌تواند تغییرات ارتفاع را تشخیص داده و تنظیمات موتور را بر اساس آن اصلاح کند تا عملکرد موتور در ارتفاعات مختلف پایدار بماند.

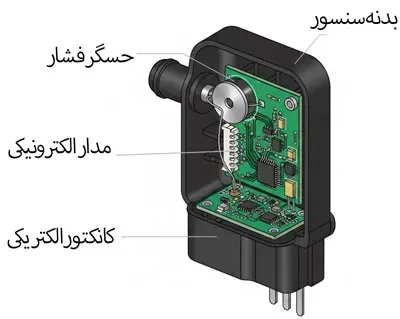

ساختار و اجزا

سنسور MAP از چندین جزء اصلی تشکیل شده است:

• عنصر حسگر فشار: این بخش معمولاً یک دیافراگم سیلیکونی یا پیزورزیستور است که با تغییر فشار، شکل آن تغییر می‌کند.

• مدار الکترونیکی (Electronic Circuitry): یک مدار مجتمع (Integrated Circuit) که تغییرات شکل دیافراگم را به یک سیگنال ولتاژ الکتریکی تبدیل می‌کند.

• بدنه سنسور: بدنه پلاستیکی یا فلزی که اجزای داخلی را محافظت می‌کند و دارای یک پورت برای اتصال به منیفولد ورودی است.

• کانکتور الکتریکی: یک سوکت که سنسور را به سیم‌کشی خودرو و ECU متصل می‌کند. معمولاً دارای سه سیم است: تغذیه (۵ ولت)، اتصال به بدنه (Ground) و سیگنال خروجی.

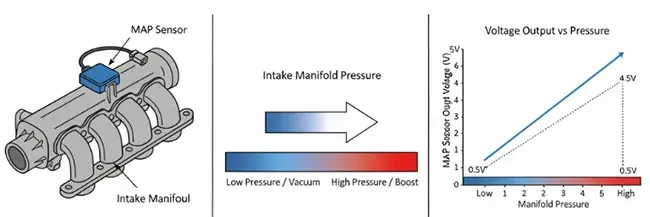

نحوه عملکرد

عملکرد سنسور MAP بر پایه اندازه‌گیری تغییرات فشار است:

1. اندازه‌گیری فشار منیفولد: سنسور MAP به صورت مستقیم به منیفولد ورودی متصل است و فشار هوای داخل آن را اندازه‌گیری می‌کند.

2. تغییر سیگنال ولتاژ: با تغییر فشار هوا در منیفولد، عنصر حسگر فشار (دیافراگم) تغییر شکل می‌دهد. این تغییر شکل توسط مدار الکترونیکی داخلی سنسور، به یک سیگنال ولتاژ خطی تبدیل می‌شود.

   • فشار بالا: نشان‌دهنده بار زیاد موتور (مثلاً هنگام شتاب‌گیری) است و سنسور یک سیگنال ولتاژ بالا به ECU می‌فرستد.

   • فشار پایین (خلأ بالا): نشان‌دهنده بار کم موتور (مثلاً در حالت درجا یا کاهش سرعت) است و سنسور یک سیگنال ولتاژ پایین به ECU می‌فرستد.

3. ارسال سیگنال به ECU: سیگنال ولتاژ تولید شده، از طریق سیم‌کشی به ECU ارسال می‌شود.

4. محاسبه توسط ECU: ECU با استفاده از این سیگنال و همچنین اطلاعات دریافتی از سنسورهای دیگر (مانند سنسور دمای هوا، سنسور موقعیت دریچه گاز)، میزان هوای ورودی به سیلندرها را محاسبه می‌کند.

5. تنظیم سوخت و جرقه: بر اساس این محاسبات، ECU مقدار سوخت تزریقی توسط انژکتورها و زمان‌بندی جرقه شمع‌ها را تنظیم می‌کند تا احتراق بهینه و کارآمدی در موتور رخ دهد.

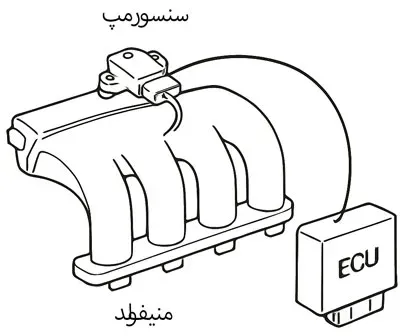

ارتباط با سایر اجزا: سنسور MAP ارتباط مستقیم با ECU (کامپیوتر خودرو) و منیفولد ورودی دارد. همچنین با سنسورهای دیگر مانند سنسور دمای هوای ورودی (IAT) و سنسور موقعیت دریچه گاز (TPS) برای محاسبه دقیق‌تر، همکاری می‌کند.

انواع

سنسورهای MAP از نظر تکنولوژی داخلی به چند نوع اصلی تقسیم می‌شوند، اما عملکرد کلی آن‌ها مشابه است:

• سنسورهای پیزورزیستور (Piezoresistive MAP Sensors): رایج‌ترین نوع. این سنسورها از یک دیافراگم سیلیکونی با مقاومت‌های پیزورزیستور استفاده می‌کنند که با تغییر فشار، مقاومت آن‌ها تغییر کرده و سیگنال ولتاژ تولید می‌شود.

• سنسورهای خازنی (Capacitive MAP Sensors): از تغییر ظرفیت خازن با تغییر فاصله بین صفحات آن (ناشی از تغییر فشار) برای تولید سیگنال استفاده می‌کنند.

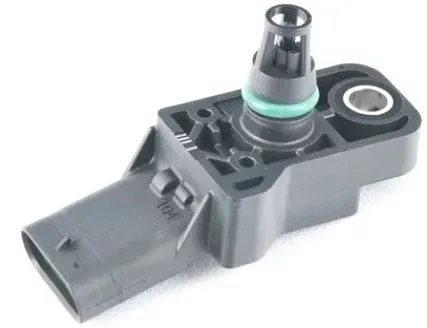

• سنسورهای همراه با سنسور IAT (MAP/IAT Combined Sensors): در برخی خودروها، سنسور MAP و سنسور دمای هوای ورودی (IAT) در یک بدنه واحد قرار دارند تا فضای کمتری اشغال کنند و سیم‌کشی ساده‌تری داشته باشند.

نشانه‌های فرسودگی و خرابی

سنسور MAP ممکن است به دلیل کثیفی، اتصال کوتاه یا خرابی داخلی دچار مشکل شود. شایع‌ترین نشانه‌های خرابی سنسور MAP عبارتند از:

• افزایش مصرف سوخت: شایع‌ترین نشانه. سنسور MAP معیوب ممکن است فشار را به اشتباه بالا گزارش دهد که باعث می‌شود ECU سوخت بیشتری تزریق کند.

• احتراق ناقص: به دلیل ترکیب نادرست سوخت و هوا، موتور ممکن است دچار احتراق ناقص شود.

• کاهش قدرت و شتاب خودرو: موتور ممکن است در هنگام شتاب‌گیری یا بالا رفتن از سربالایی، قدرت کافی نداشته باشد.

• لرزش موتور: دور موتور در حالت درجا ناپایدار و لرزش‌دار می‌شود.

• روشن شدن چراغ چک موتور: ECU می‌تواند از طریق مقایسه اطلاعات سنسور MAP با سنسورهای دیگر، عملکرد نادرست آن را تشخیص داده و چراغ چک را روشن کند.

• خروج دود سیاه از اگزوز: نشانه‌ای از غنی بودن بیش از حد مخلوط سوخت و احتراق ناقص.

• مشکل در استارت زدن: به خصوص در هوای سرد، ممکن است موتور به سختی روشن شود.

روش‌های تعمیر و نگهداری

سنسور MAP نیاز به نگهداری خاصی ندارد، اما می‌توان با رعایت نکات زیر به افزایش عمر آن کمک کرد:

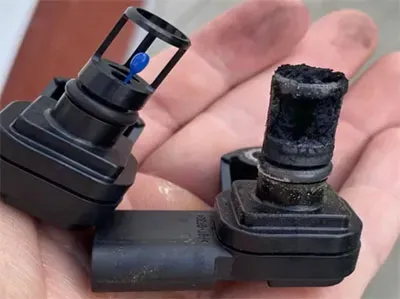

• تمیزکاری دوره‌ای: در برخی موارد، رسوبات کربنی یا روغنی می‌توانند روی پورت سنسور MAP جمع شوند و باعث عملکرد نادرست آن شوند. در این حالت، می‌توان سنسور را با اسپری مخصوص تمیزکننده سنسور MAP یا اسپری کربن‌زدا (بدون آسیب رساندن به قطعات داخلی حساس) تمیز کرد.

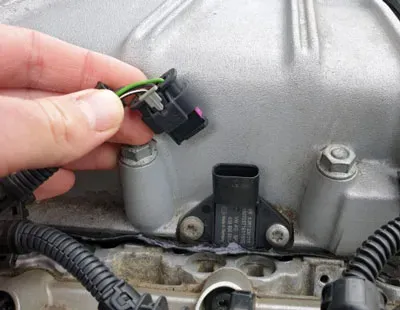

• بررسی سیم‌کشی و کانکتور: اطمینان حاصل کنید که سیم‌کشی سنسور سالم است و کانکتور آن به درستی و محکم متصل شده است.

• مراجعه به متخصص: در صورت مشاهده هر یک از علائم خرابی، به یک مکانیک متخصص مراجعه کنید. مکانیک می‌تواند با استفاده از دستگاه دیاگ (Diagnostic Tool) و ولت‌متر، عملکرد سنسور را بررسی کند.

• تعویض در صورت خرابی: در صورت خرابی داخلی سنسور، قابل تعمیر نیست و باید با نمونه جدید و با کیفیت جایگزین شود.

فناوری‌های نوین

در زمینه سنسورهای فشار، نوآوری‌ها بیشتر بر روی افزایش دقت، سرعت و یکپارچه‌سازی متمرکز شده‌اند:

• سنسورهای دیجیتال (Digital MAP Sensors): سنسورهای MAP مدرن‌تر، به جای سیگنال ولتاژ آنالوگ، سیگنال‌های دیجیتال را به ECU ارسال می‌کنند که دقت بالاتری دارند و در برابر نویزهای الکتریکی مقاوم‌تر هستند.

• یکپارچه‌سازی با ECU: در برخی سیستم‌ها، سنسور MAP به صورت داخلی در ECU تعبیه شده است تا ارتباط سریع‌تر و دقیق‌تری داشته باشد.

• سنسورهای فشار منیفولد/بارومتری (MAP/Barometric Pressure Sensors): برخی خودروها دارای دو سنسور فشار هستند: یکی برای منیفولد و دیگری برای فشار جو. ECU با مقایسه این دو، می‌تواند عملکرد موتور را بهینه کند.

 سوالات متداول

• وظیفه سنسور MAP چیست؟

  • اندازه‌گیری فشار هوای داخل منیفولد ورودی برای تنظیم سوخت و جرقه.

• شایع‌ترین نشانه خرابی سنسور MAP چیست؟

  • افزایش مصرف سوخت، کاهش قدرت و لرزش موتور.

• آیا سنسور MAP قابل تمیزکاری است؟

  • بله، در برخی موارد با اسپری مخصوص می‌توان آن را تمیز کرد، اما باید با دقت انجام شود.

• فرق سنسور MAP با سنسور MAF چیست؟

  • سنسور MAP فشار منیفولد را اندازه‌گیری می‌کند، در حالی که سنسور MAF (Mass Air Flow) جرم هوای ورودی را مستقیماً اندازه‌گیری می‌کند. (در یک خودرو معمولاً یکی از این دو سنسور اصلی حضور دارد، نه هر دو).

• عمر مفید سنسور MAP چقدر است؟

  • این سنسور معمولاً طول عمر بالایی دارد، اما ممکن است به دلیل کثیفی یا خرابی داخلی نیاز به تعویض پیدا کند.

 جمع‌بندی

سنسور MAP، این قطعه کوچک الکترونیکی، یک چشم حیاتی برای ECU موتور خودرو است. این سنسور با اندازه‌گیری دقیق فشار هوای ورودی، به ECU کمک می‌کند تا ترکیب سوخت و هوا را بهینه کرده و زمان‌بندی جرقه را تنظیم کند. این تنظیمات دقیق، نه تنها بر روی قدرت و شتاب خودرو تأثیر مستقیم دارد، بلکه به افزایش راندمان سوخت و کاهش آلایندگی نیز کمک می‌کند. شناخت علائم خرابی و توجه به تمیزکاری دوره‌ای آن، می‌تواند از بروز مشکلات بزرگ‌تر جلوگیری کرده و سلامت موتور را تضمین کند. در نهایت، سنسور MAP نقش کلیدی در هوشمندی و کارایی موتورهای مدرن ایفا می‌کند.
