آنچه درباره سنسور فشار روغن باید بدانیم

مقدمه و تعریف

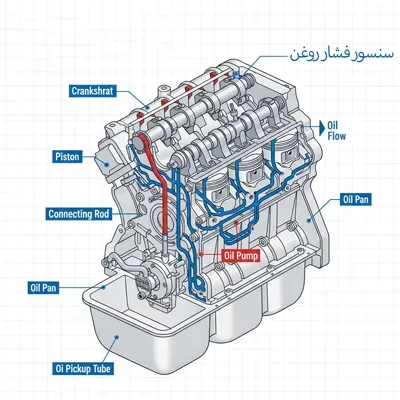

سنسور فشار روغن (Oil Pressure Sensor)، که به آن سوئیچ فشار روغن نیز گفته می‌شود، یک جزء حیاتی در سیستم روانکاری موتور خودرو است. وظیفه اصلی این سنسور، اندازه‌گیری فشار روغن موتور و ارسال این اطلاعات به  ECU (واحد کنترل موتور) یا نشانگر پشت آمپر است. عملکرد درست این سنسور برای حفاظت از موتور در برابر آسیب‌های ناشی از کمبود یا افت فشار روغن ضروری است. این سنسور معمولاً روی بلوک موتور یا در نزدیکی فیلتر روغن نصب می‌شود و نقش یک سیستم هشدار اولیه را ایفا می‌کند.

اهمیت

سنسور فشار روغن به دلایل متعدد برای سلامت و طول عمر موتور اهمیت بالایی دارد:

• حفاظت از موتور: مهم‌ترین نقش سنسور فشار روغن، هشدار در مورد افت شدید فشار روغن است. فشار مناسب روغن برای جلوگیری از تماس مستقیم فلز روی فلز در قطعات داخلی موتور (مانند میل لنگ، یاتاقان‌ها، میل سوپاپ و ...) حیاتی است. کمبود یا افت فشار می‌تواند منجر به سایش شدید، گرم شدن بیش از حد و در نهایت خرابی فاجعه‌بار موتور شود.

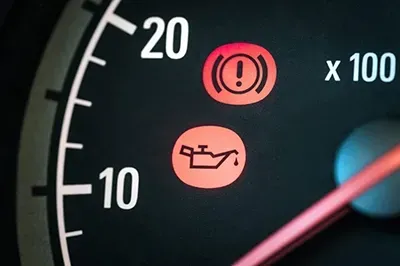

• آگاهی راننده: این سنسور اطلاعات لازم را برای روشن شدن چراغ هشدار روغن (Oil Pressure Warning Light) در پشت آمپر فراهم می‌کند. روشن شدن این چراغ نشان‌دهنده یک مشکل جدی است که راننده باید فوراً موتور را خاموش کند.

• کنترل موتور: در برخی خودروهای مدرن، ECU از اطلاعات فشار روغن برای تنظیم عملکرد موتور یا ثبت داده‌ها استفاده می‌کند.

• تشخیص نشتی یا خرابی پمپ روغن: افت ناگهانی فشار روغن می‌تواند نشان‌دهنده نشتی شدید روغن یا خرابی پمپ روغن باشد که سنسور فشار روغن آن را گزارش می‌دهد.

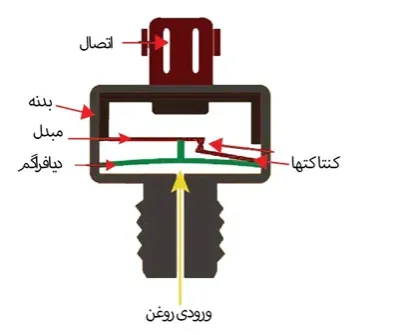

ساختار و اجزا

سنسور فشار روغن از نظر ساختار به دو نوع اصلی تقسیم می‌شود: سوئیچ فشار و فرستنده فشار.

• سوئیچ فشار (نوع خاموش/روشن):

  • دیافراگم فلزی: یک غشای حساس که با فشار روغن حرکت می‌کند.

  • کنتاکت‌ها: کنتاکت‌هایی که در فشار عادی باز هستند (مدار قطع) و با افت فشار روغن (زیر آستانه خطر) بسته می‌شوند (مدار وصل) و چراغ هشدار را روشن می‌کنند.

• فرستنده فشار متغیر (برای نشانگر):

  • مبدل فشار (Transducer): معمولاً شامل یک دیافراگم و یک مقاومت متغیر (مانند پتانسیومتر یا عنصر پیزورزیستیو).

  • عنصر مقاومتی: حرکت دیافراگم باعث تغییر در مقاومت الکتریکی می‌شود.

  • بدنه و کانکتور: بدنه فلزی یا پلاستیکی و یک یا چند پین برای اتصال برق و خروجی سیگنال.

نحوه عملکرد

عملکرد سنسور فشار روغن بسته به نوع آن متفاوت است:

• عملکرد سوئیچ فشار (رایج در اکثر خودروها):

  1. فشار عادی: روغن تحت فشار وارد سنسور می‌شود و دیافراگم را هل می‌دهد. این حرکت کنتاکت‌ها را از هم باز نگه می‌دارد و مدار چراغ هشدار قطع است (چراغ خاموش).

  2. افت فشار (خطر): اگر فشار روغن به زیر یک آستانه ایمنی خاص (مثلاً 5 تا 10 PSI) افت کند، فنر داخل سنسور بر نیروی روغن غلبه کرده، دیافراگم را عقب می‌کشد و کنتاکت‌ها به هم وصل می‌شوند.

  3. هشدار: با وصل شدن کنتاکت‌ها، مدار بسته شده و چراغ هشدار روغن در پشت آمپر روشن می‌شود.

• عملکرد فرستنده فشار متغیر (برای گیج فشار):

  1. اندازه‌گیری متغیر: فشار روغن دیافراگم را به داخل هل می‌دهد.

  2. تغییر مقاومت: حرکت دیافراگم باعث تغییر در مقاومت الکتریکی داخلی سنسور می‌شود.

  3. ارسال سیگنال: این سیگنال ولتاژ یا مقاومت متغیر به ECU یا گیج فشار در پشت آمپر ارسال می‌شود تا فشار دقیق را به صورت عددی یا عقربه‌ای نشان دهد.

انواع

سنسورهای فشار روغن را می‌توان بر اساس نحوه ارسال سیگنال تقسیم‌بندی کرد:

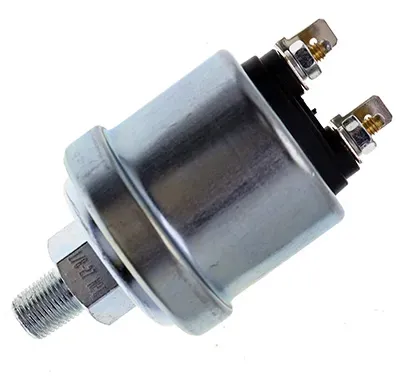

• سوئیچ فشار روغن (Oil Pressure Switch):

  • ساده‌ترین نوع.

  • فقط دو حالت "روشن" (فشار کافی) یا "خاموش" (فشار ناکافی) را گزارش می‌دهد.

  • خروجی آن یک سیگنال دودویی (Binary) است و صرفاً برای روشن/خاموش کردن چراغ هشدار استفاده می‌شود.

  • معمولاً ارزان‌تر و مقاوم‌تر هستند.

• فرستنده فشار متغیر/گیج (Oil Pressure Sending Unit):

  • نوع پیچیده‌تر.

  • خروجی آن یک سیگنال آنالوگ (Analog) است که با تغییر فشار، مقدار آن تغییر می‌کند.

  • برای نمایش فشار دقیق بر روی یک گیج (عقربه‌ای یا دیجیتال) در کابین خودرو استفاده می‌شود.

• سنسورهای فشار دوگانه/ترکیبی:

  • دارای دو مدار داخلی: یکی برای فعال کردن چراغ هشدار در فشار پایین و دیگری برای ارسال سیگنال متغیر به گیج.

نشانه‌های فرسودگی و خرابی

خرابی سنسور فشار روغن، به دلیل نقش حیاتی آن، باید فوراً رسیدگی شود. شایع‌ترین نشانه‌های خرابی عبارتند از:

• چراغ هشدار روغن دائم روشن (False Warning): اگر سنسور اتصال کوتاه شده یا خراب باشد، ممکن است حتی با وجود فشار کافی روغن، چراغ هشدار دائم روشن بماند.

• چراغ هشدار خاموش (No Warning): اگر سنسور دچار قطعی یا گرفتگی شده باشد، با وجود افت فشار واقعی روغن، چراغ هشدار روشن نمی‌شود و موتور در خطر جدی قرار می‌گیرد. این خطرناک‌ترین حالت است.

• نوسان غیرعادی گیج فشار: در خودروهای مجهز به گیج فشار، سنسور خراب یا اتصال الکتریکی ضعیف می‌تواند باعث نوسان شدید و نامنظم عقربه گیج شود.

• نشتی روغن از بدنه سنسور: بدنه سنسور یا محل رزوه آن ممکن است با گذشت زمان دچار ترک یا شل شدن شده و باعث نشت روغن شود.

• ثبت کد خطا توسط ECU: در برخی خودروها، ECU عدم تناسب بین داده‌های سنسور فشار روغن و سایر پارامترهای موتور را تشخیص داده و چراغ چک را روشن می‌کند (مانند خطای P0520).

روش‌های تعمیر و نگهداری

سنسور فشار روغن قابل تعمیر نیست و در صورت خرابی باید تعویض شود.

• بازرسی بصری: سنسور و سیم‌کشی آن را از نظر نشتی روغن، زنگ‌زدگی یا آسیب فیزیکی بررسی کنید. نشتی روغن می‌تواند باعث کاهش فشار واقعی موتور یا اختلال در عملکرد سنسور شود.

• تست فشار مکانیکی (ضروری): در صورت روشن شدن بی‌دلیل یا خاموش ماندن چراغ هشدار، باید فشار واقعی روغن با استفاده از یک گیج فشار مکانیکی و اتصال آن به محل نصب سنسور بررسی شود تا مشکل واقعی (خرابی سنسور یا خرابی پمپ روغن) مشخص گردد.

• تست الکتریکی:

  • سوئیچ فشار: با مولتی‌متر می‌توان اتصال کوتاه یا باز بودن مدار را در حالت‌های مختلف فشار (خاموش و روشن بودن موتور) بررسی کرد.

  • فرستنده فشار: مقاومت خروجی فرستنده را در فشارهای مختلف (در حالت‌های مختلف موتور) با مقادیر مرجع سازنده مقایسه کنید.

• تعویض سنسور: در صورت خرابی، سنسور باید با یک نمونه جدید و اصلی که دارای مشخصات فشار (PSI) دقیق سازنده است، جایگزین شود.

فناوری‌های نوین

تکنولوژی سنسورهای فشار روغن با پیشرفت موتورهای مدرن در حال بهبود است:

• سنسورهای فشار خطی (Linear Pressure Sensors): نسل جدیدی از سنسورها که خروجی ولتاژ آن‌ها به صورت خطی با فشار تغییر می‌کند و دقت بیشتری نسبت به سنسورهای مقاومتی قدیمی دارند.

• سنسورهای فشار روی خطوط روانکاری حساس (Sensor Location Strategy): نصب سنسورها در نقاط حیاتی موتور (مانند انتهای مسیرهای روانکاری) برای اندازه‌گیری دقیق‌ترین فشار در حساس‌ترین نقاط.

• استفاده از CAN Bus: ارسال سیگنال فشار روغن از طریق شبکه CAN Bus به ECU و سایر ماژول‌ها، به جای سیم‌های آنالوگ سنتی، که باعث افزایش سرعت و دقت داده می‌شود.

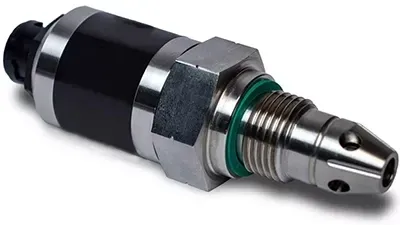

• مانیتورینگ سطح و کیفیت روغن: در خودروهای لوکس، سنسورهای فشار با سنسورهای سطح روغن و کیفیت روغن (Oil Level/Quality Sensor) ادغام شده و اطلاعات جامعی در اختیار راننده قرار می‌دهند.

سوالات متداول

• وظیفه اصلی سنسور فشار روغن چیست؟

  • هشدار در مورد افت فشار روغن موتور برای جلوگیری از آسیب.

• آیا رانندگی با چراغ روغن روشن مجاز است؟

  • خیر، هرگز! روشن شدن چراغ روغن نشان‌دهنده کمبود جدی فشار است و باید فوراً موتور را خاموش کرد.

• فرق سنسور فشار با سنسور سطح روغن چیست؟

  • سنسور فشار: کمبود فشار (خطر فوری).

  • سنسور سطح: کمبود مقدار روغن (نیاز به اضافه کردن).

• اگر چراغ روغن روشن بود و موتور را خاموش نکردم چه اتفاقی می‌افتد؟

  • موتور دچار سایش شدید قطعات داخلی، افزایش دما و در نهایت قفل شدن (Seizing) می‌شود.

• آیا می‌توان سنسور فشار را تعمیر کرد؟

  • خیر، سنسور در صورت خرابی داخلی باید تعویض شود.

جمع‌بندی

سنسور فشار روغن، با وجود سادگی، مهم‌ترین نگهبان سلامت موتور خودرو است. این سنسور با نظارت مداوم بر فشار روغن و هشدار در زمان افت ناگهانی آن، از قطعات گران‌قیمت موتور در برابر سایش و خرابی محافظت می‌کند. نادیده گرفتن چراغ هشدار روغن، صرف‌نظر از دلیل آن (خرابی سنسور یا خرابی واقعی پمپ روغن)، می‌تواند خسارات جبران‌ناپذیری به موتور وارد کند. بنابراین، حفظ سلامت سنسور فشار روغن و توجه فوری به چراغ هشدار آن، ضامن طول عمر و کارکرد صحیح موتور خودرو است.
